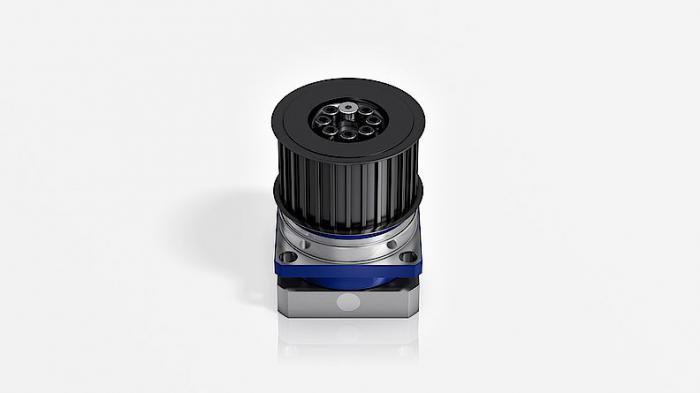

帶輸出軸或輸出法蘭的低背隙行星齒輪箱。LP+/LPB+ 第三代齒輪箱系列兼具高質量和經濟型精度。LPB+ 第三代特別適合緊湊型皮帶傳動。
高定位精度
特性
LP+ Generation 3
MF 型
LPB+ Generation 3
MF 型
功率密度
++
++
+
++
高輸入轉速
++
++
扭轉剛度
+
++
節省空間的設計
++
+++
|
LP+ Generation 3 MF 型 |
LPB+ Generation 3 MF 型 |
||
|---|---|---|---|
| 速比 | i | 3 - 100 | 3 - 100 |
|
最大回程間隙 |
jt [arcmin] | 標準 ≤ 8 | 標準 ≤ 8 |
|
最大加速力矩 （每小時最多循環 1000 次） |
T2B [Nm] | 13 - 500 | 37 - 305 |
| 最大輸入轉速n | n1Max [rpm] | 8000 | 6000 |
LP+ Generation 3
MF 型
LP+ Generation 3
MF 型
輸出軸形式

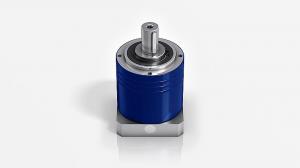

光軸
?
平鍵軸
?

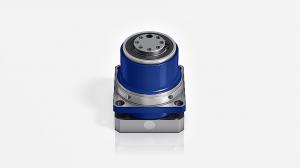

法蘭
?
輸入軸形式
安裝電機版本
?
?
型號
食品級潤滑 a) b)
?
?
配件
聯軸器
?

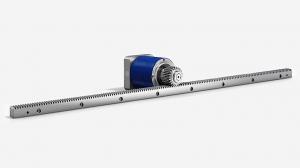

齒條
?
小齒輪
?
皮帶輪
?
B5 法蘭
?
a) 功率降低：如有需要、技術數據可索取
b) 請聯系 WITTENSTEIN alpha
